一般所说的叶蜡石是以叶蜡石为主的矿石，所以也称之为叶蜡石。工业上所用的叶蜡石大多以叶蜡石为主，叶蜡石的分子式是Al2O3·4SiO2·H2O;其结构细微，呈鱗片状、致密块状，有滑腻感，与滑石极为相似。实际工业上所用的叶蜡石，因含有杂质不同有各种各样的颜色，如灰白色、灰色、蜡黄色、淡绿色、肉红色等。我国叶蜡石资源丰富，主要分布于东南沿海的火山岩发育地区，其中福建省、浙江省有多处矿点。叶蜡石作为原材料被广泛的应用在耐火材料、陶瓷工业、玻璃纤维、白水泥等产品的生产中。

　　陶瓷工业中的应用

　　叶蜡石具有导热性小、受热稳定性大， 耐酸耐碱能力高，煅烧后白度高等特点。 因此，广泛用于陶瓷工业，用来制造日用陶瓷、卫生陶瓷、电瓷、无线电瓷、建筑卫生陶瓷等。我国主要用来生产精陶面砖，在面砖生产中，叶蜡石的用量可达20〜60%，因叶蜡石无可塑性，为了满足制瓷工业要求，在配方中尚需加入木节土，高岭土、瓷土等。例如驰名中外的温州西山牌釉面砖的坯体就是应用“粘土一叶蜡石一石灰石”系统坯料配方，历三十余年的生产实践，产品已远销五大洲七十多个国家和地区，赢得了国际市场的称誉，用叶蜡石生产面砖，其主要优缺点是：

　　1. 叶蜡石质叶蜡石在未烧结前，在一定温度区间(1050〜1150℃)会产生热膨胀，这种热膨胀可抵消在烧成过程中由于其它原料(如粘土、熔剂原料)所造成的收缩，这一特点可保证产品的规格一致。

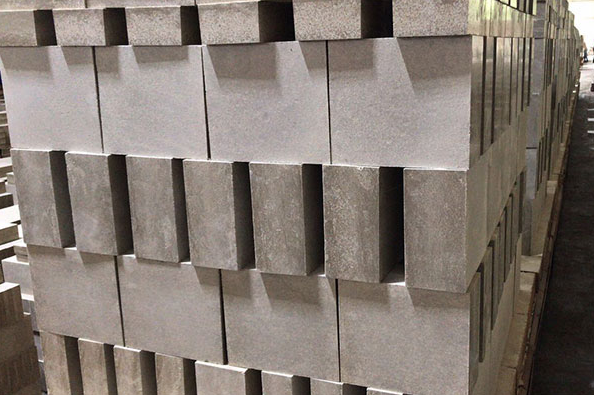

　　（蜡石面砖）

　　2. 叶蜡石中SiO2含量高，灼减量比粘土小，因此在烧成过程中坯体开裂趋向也小，并更适合于快速烧成。

　　3. 叶蜡石质叶蜡石具有较低的热膨胀系数，制品的热稳定性好，湿膨胀也小。

　　但叶蜡石含量很高的坯体，在快速烧成的情況下，热膨胀系数太低，易于造成釉裂。解决的办法是：在坯体中增加石英，提高坯体细度，在坯料中，掺加磷酸亦有显著效果。

　　目前除浙江外，福建、河北、山东、辽宁、江西、陕西等省均陆续采用叶蜡石生产精陶质面砖。如沈阳、唐山、景德镇及漳州等地生产的长城、三环、三角和双菱等Ming牌产品，亦己畅销世界十几个国家和地区。

　　叶蜡石在白水泥工业中的应用

　　近年来，随着新型建材的兴起，对水泥的要求愈来愈高，白水泥是一种装饰用的特种水泥，除其本色有高的白度外，还能与红、黄、兰、紫、黑等颜色混成各种彩色水泥和混凝土。另外，用白水泥镶嵌不同颜色的天然矿物粒与水拌和经造型硬化、研磨、抛光等，可制成具艺术性的各种花式地板楼梯、踏挡或不同规格的水磨石地砖，也可直接加工制成花砖、防火炮石等用料。

　　蜡石(或高岭石)、瓷土和瓷石、石灰石是生产白水泥的主要原料，如苏州光华白水泥厂即从当地的石灰石、瓷石和叶蜡石配制成，另加0.3%萤石作为助熔剂，在熟料中加入5%石膏作为缓凝剂，使用重柴油烧制而成，Zui高白度可达86度。为了保证白水泥的白度，因此要求蜡石中 Fe2O3 < 1 %，K2O+Na2O的含量也不能过高，以<2%为宜。一般说来，由高岭石族矿物和石英组成的低铁叶蜡石是生产优质白水泥的好原料。

　　叶蜡石的耐火温度为1710~1770℃，密度为2.65~2.90g/cm3，莫氏硬度为1~2。叶蜡石具有无毒、耐高温、耐化学腐蚀、热膨胀系数低、传压性与密封性好、高温下不收缩、在水中无膨胀性和可塑性以及较低的导热与导电等特点，是一种重要的结构和功能材料。

　　在耐火材料工业中的应用

　　叶蜡石具化学惰性，耐强酸腐蚀，耐火度高、导热率低、含水量少等优点，因此广泛用于制造叶蜡石耐火砖和叶蜡石质耐火泥。

　　叶蜡石质耐火砖主要用于浇钢系统的盛钢桶衬砖、袖砖、下注砖、水口砖、铸造化铁炉衬砖，各种窑炉的底部和烟道用砖，铁水灌衬砖，平板玻璃生产用的槽子砖等，其中盛钢桶衬砖的用量较大。

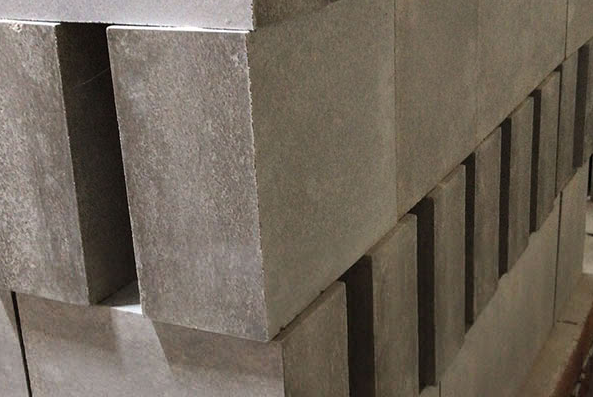

　　（蜡石砖）

　　叶蜡石质耐火泥可用为砌筑窑炉时的叶蜡石砖的粘合剂和堵缝料，其目的是使窑炉在受热过程中保持一致性。日本是世界上使用叶蜡石质耐火材料Zui多的国家，特别是盛钢桶衬砖用量Zui大。在六十年代以前主要采用以 Al2O3含量达18%，并含 K2O、Na2O 的叶蜡石为原料，在六十年代后期，日本由于钢铁生产逐步实行大型化，提高了冶炼强度，又开辟了高硅、低钾、钠的低熔剂叶蜡石砖来适应冶炼上的耐熔性，高硅能增大膨胀率，缩小砖缝使炉衬结成整体，不但易于拆包，而且形成一种“硅膜”，保护侵蚀面以增强耐蚀性能，低钾、钠可提高荷重软化点减少变形，从而增强了耐火砖的使用寿命，达到100次以上，也降低了吨钢的砖耗量。应用高硅低铝叶蜡石作耐火材料钢包衬砖，不仅可以避免与陶瓷、玻璃纤维等工业争原料，更为重要的是充分利用自然资源，扩大经济价值。这部分高硅矿石，过去常在随采高铝矿石时被废弃，堆积在山麓，导致环境污染。

　　表1 为耐火材料工业对叶蜡石质量的要求。

　　用叶蜡石原料时，应根据叶蜡石原料的特点来确定其工艺特点。叶蜡石中，受热膨胀较小，含结构水少，脱水失重只有且脱水过程缓慢，脱水后仍保持原结晶结构，故可直接用生料制砖，为了降低生产成本，还可以利用矿粉。但是当用生料制砖时，由于叶蜡石脱水和石英多晶转变引起体积膨胀，会使制品疏松，降低强度，所以也可以将部分叶蜡石原料煅烧成熟料加入到配料中。

　　由于叶蜡石具有较小的膨胀特性，制品可以不烧，也可以根据使用要求，生产烧成制品。

　　叶蜡石在玻璃纤维工业中的应用

　　叶蜡石是制造玻璃纤维的原料之一，在我国和日本主要用来制造无碱玻璃球，少数用来制造中碱玻璃球。供作玻璃球的叶蜡石，对其化学成分，尤其是Fe2O3和 K2O、Na2O有严格的要求，无碱玻璃球一般要求 Fe2O3 < 0.3%，K2O+Na2O < 0.5% ， Al2O3含量25~ 27%。若含铁量高会影响热透性，消耗能源，目前我国利用叶蜡石制造玻璃纤维的厂家很多，主要有上海耀华玻璃厂、杭州玻璃厂、北京251研究所等。其生产工艺是先制成玻璃球，然后拉丝成玻璃纤维，玻璃球的原料除叶蜡石外，多数为天然矿石，只有少数几种原料为化工产品。主要原料是指引入玻璃网络形成物和改良的原料，如砂岩、天然石英砂、叶蜡石、石英岩、白云石、长石、硼酸、硼砂、纯碱等，辅助原料是指加速剂、澄清剂、脱色剂等，如亚砒酸、硝酸铵、萤石等，主要促进玻璃的熔制过程或使玻璃的性质发生某些改变。在玻璃球的原料配方中，叶蜡石的用量约22~25%不等。
